KBBY可逆式摆线油泵(双向油泵)

发布时间:2010-6-8 14:48:50  打印本页 || 关闭窗口

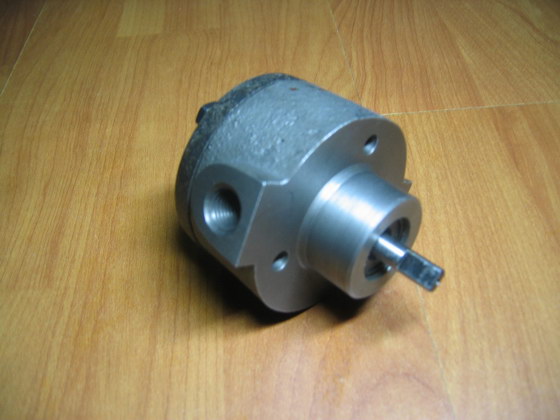

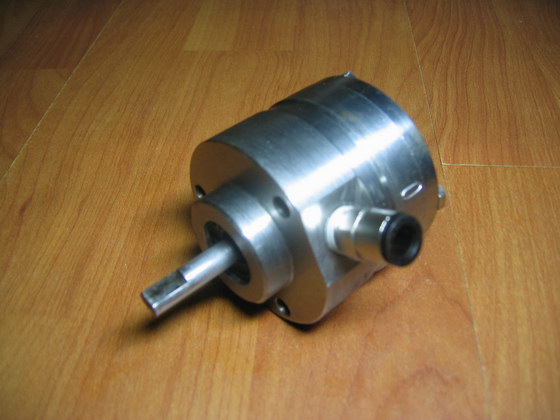

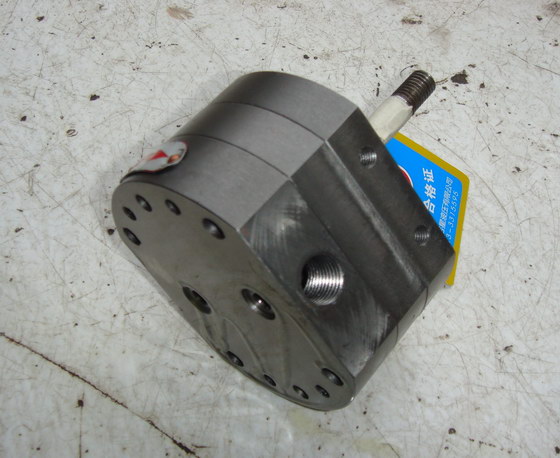

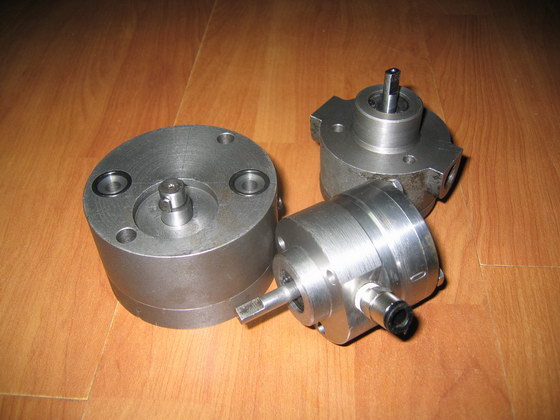

◆ KBBY系列可逆式摆线油泵照片

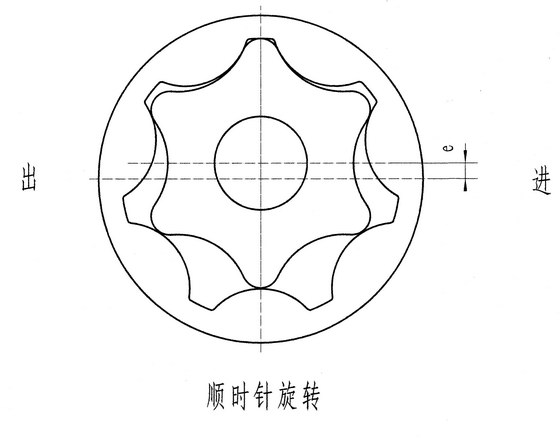

◆ 工 作 原 理

      泵内置一种特殊的逆转圈,作用于摆线特征的偏心,使得转子的偏心旋转180度,来达到轴正逆转泵进出油口方向不改变的目的。 在运转过程中,由于轴和护圈的磨擦,外转子的偏心就改变了,从而使得可逆旋转发生作用。泵的内转子为主动齿轮,带动外转子齿轮相互啮合,其啮合线将泵的容腔分为吸油腔和压油腔。齿啮合形成的密封容积逐渐增大产生真空吸入油液。齿啮合形成的****容积逐渐变小压缩排出油液。经过连续不断的啮合达到吸排油目的。

◆ 特  点

     KBBY型可逆式摆线油泵(双向油泵)特别适合作为各种冷冻机、船用设备、机床、铁路车辆、减速器、一般机械设备等驱动轴需要正逆旋转,而要求油泵的吸入口和流出口不变工况的润滑油泵。

◆ 型号含义

例:KBBY34

K
BBY
34
可逆式
摆线油泵
流量34ml/r

◆ 主要性能参数

型     号

流  量

压力
MPa

转速
r/min

压力脉动
MPa

容积效率
ην%

功率
kw

L/min

ml/r

KBBY1

1

0.7

2.5

1450

±0.15

≥80%

0.21

KBBY2

2

1.4



KBBY3

3

2.0



KBBY4

4

2.7



KBBY6

6

4.1

0.31

KBBY10

10

6.9

≥90%

0.51

KBBY16

16

11

0.82

KBBY20

20

13.8

1.02

KBBY25

25

17.2

1.30

KBBY32

32

22

1.65

KBBY40

40

27.6

2.10

KBBY50

50

34.5

2.60

KBBY63

63

43.4

3.30

KBBY80

80

55.2

4.10

KBBY100

100

69

5.10

KBBY125

125

86.2

6.50

注:接口连接安装尺寸可按用户要求设计制作。
